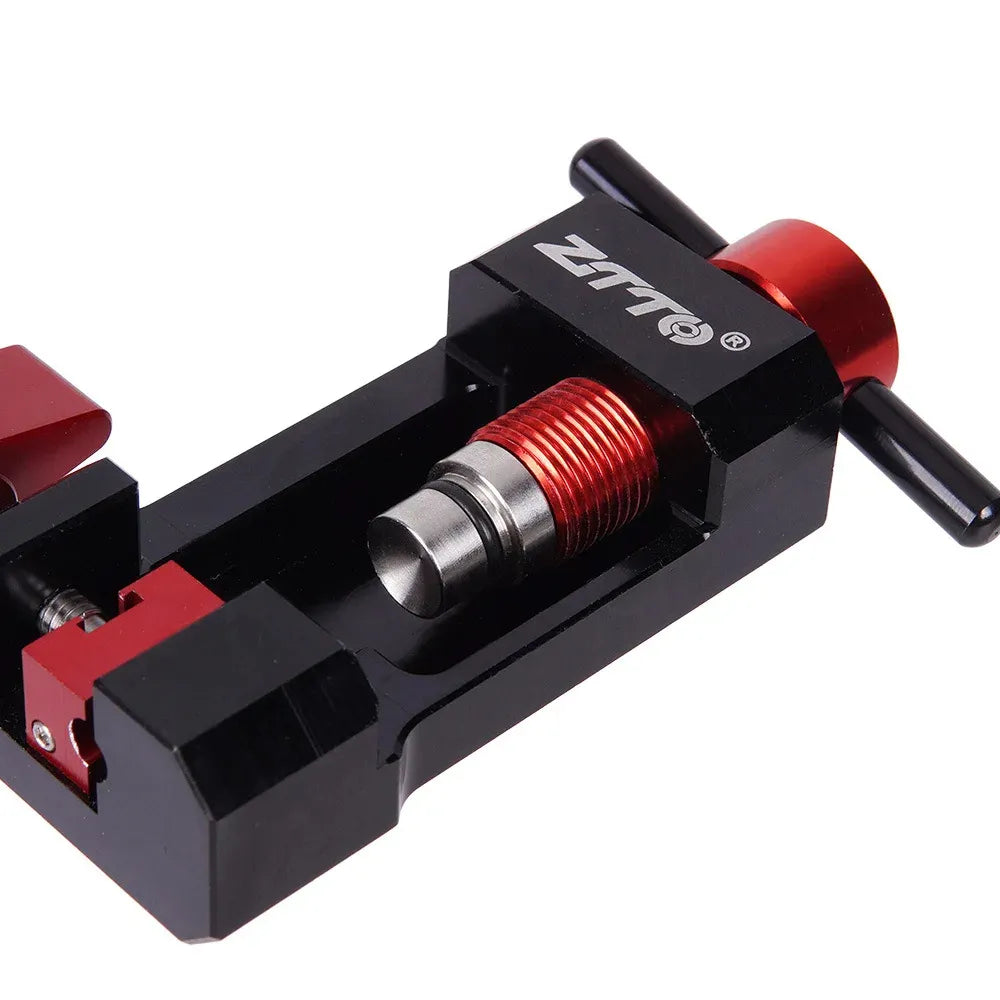

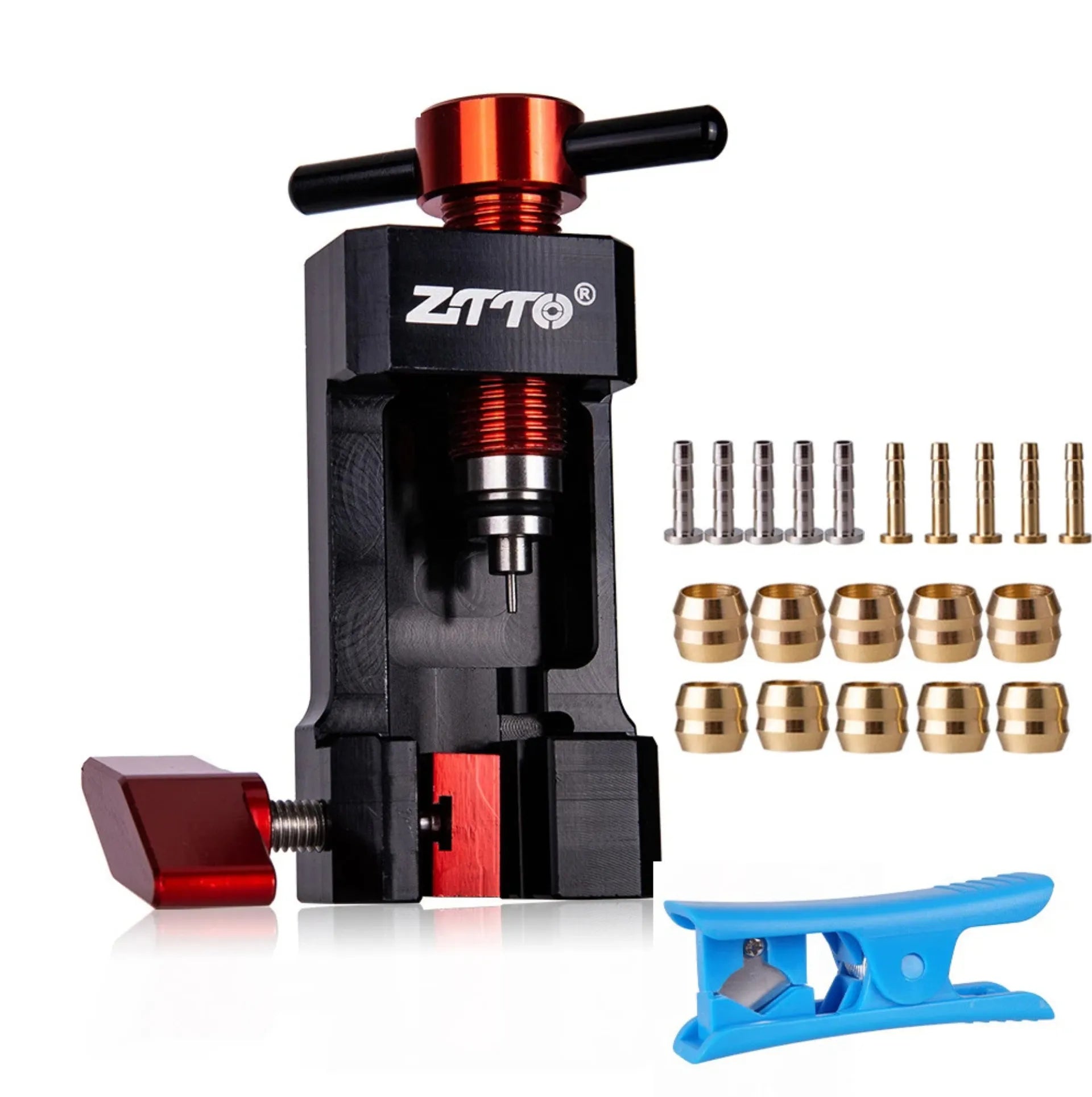

Outil d’insertion et de coupe pour durites de freins hydrauliques de vélo ZTTO

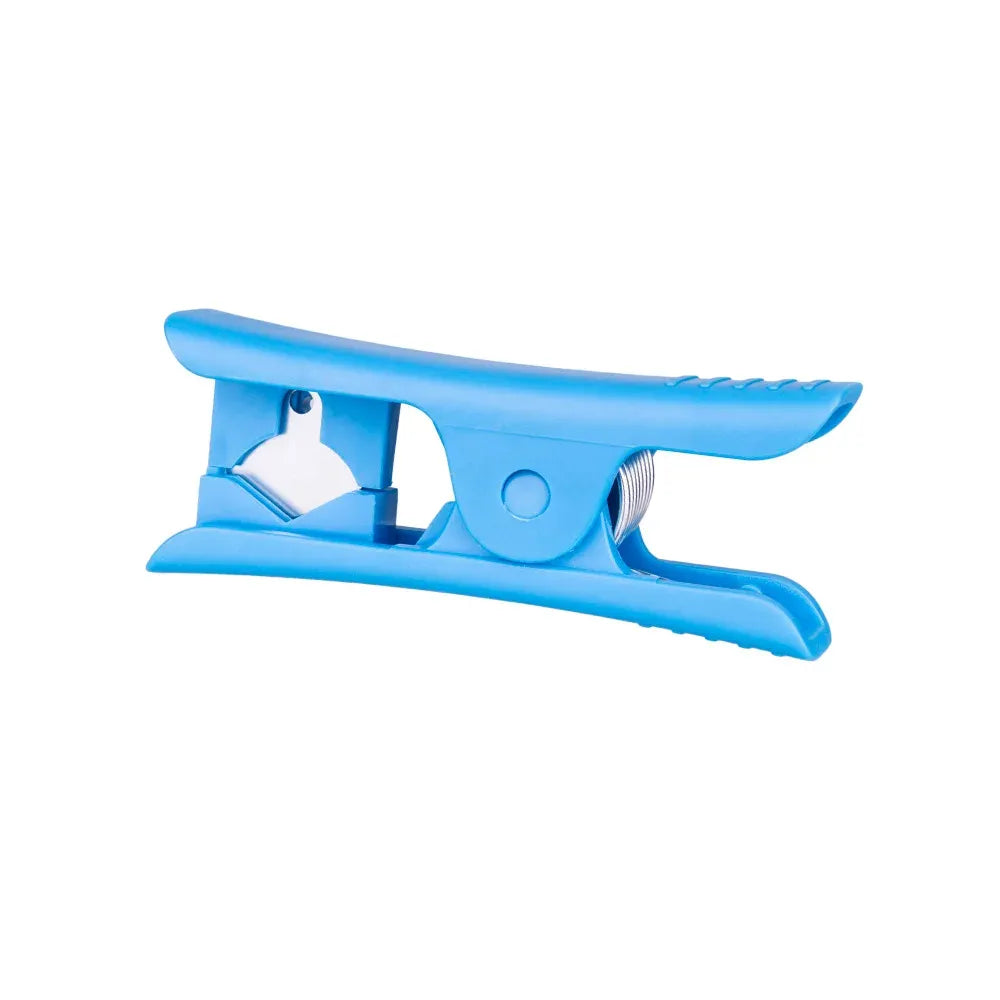

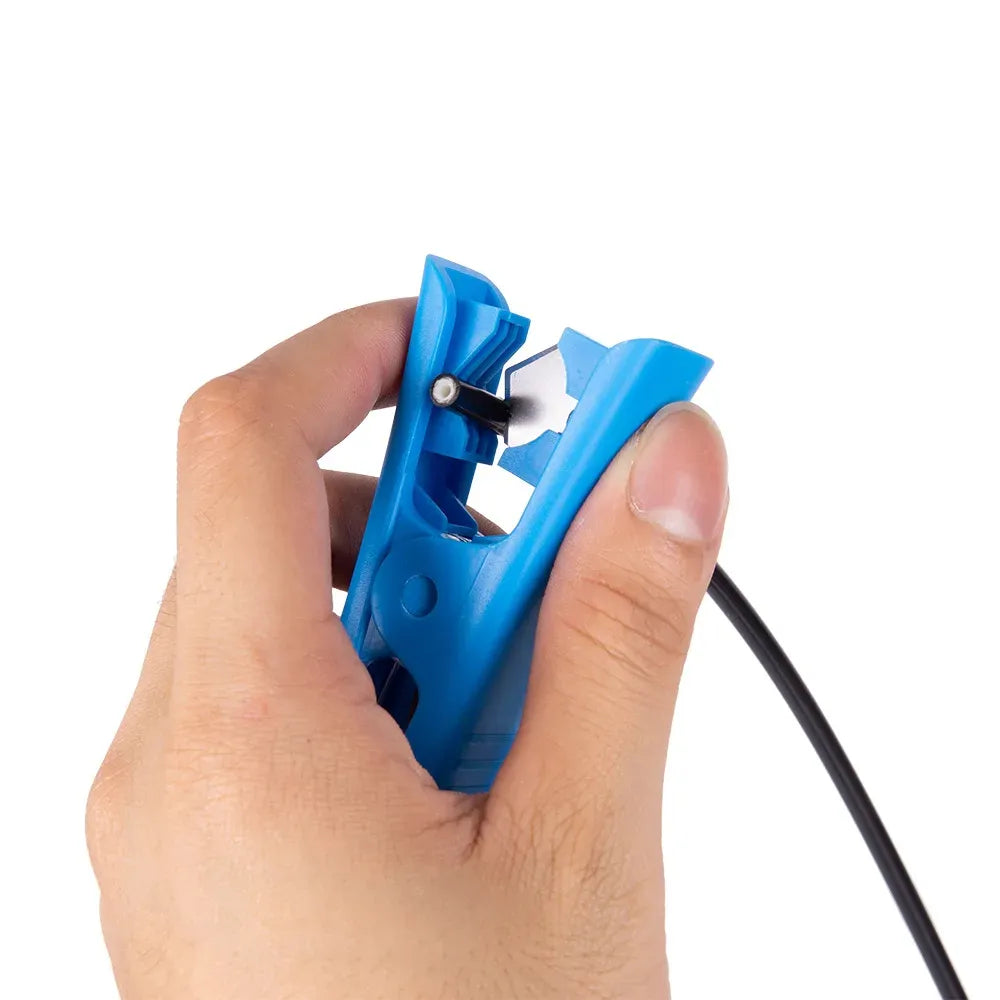

Conçu pour un montage de durite propre, précis et sans risque, cet outil 2-en-1 ZTTO combine une coupe nette du tuyau hydraulique et une installation douce de l’aiguille (insert). Idéal pour l’entretien ou la mise à longueur de vos freins à disque hydrauliques Shimano BH90, il garantit un assemblage sans fuite, sans martelage, et avec la pression optimale sur l’olive et l’insert.

Étapes de montage du système Shimano BH90

1.Passage des éléments sur la durite :
Insérer dans cet ordre : (B) Connecting bolt → (C) Olive → Appliquer (D) de la graisse sur l’olive → Ajouter (E) le capuchon sur le connecting bolt.

2.Marquage de contrôle :
Marquer la durite pour vérifier son insertion complète. Exemple :

SM-BH90-SB ou BH90-SS : 11 mm

SM-BH80 : 14 mm

3.Insertion de l’insert :

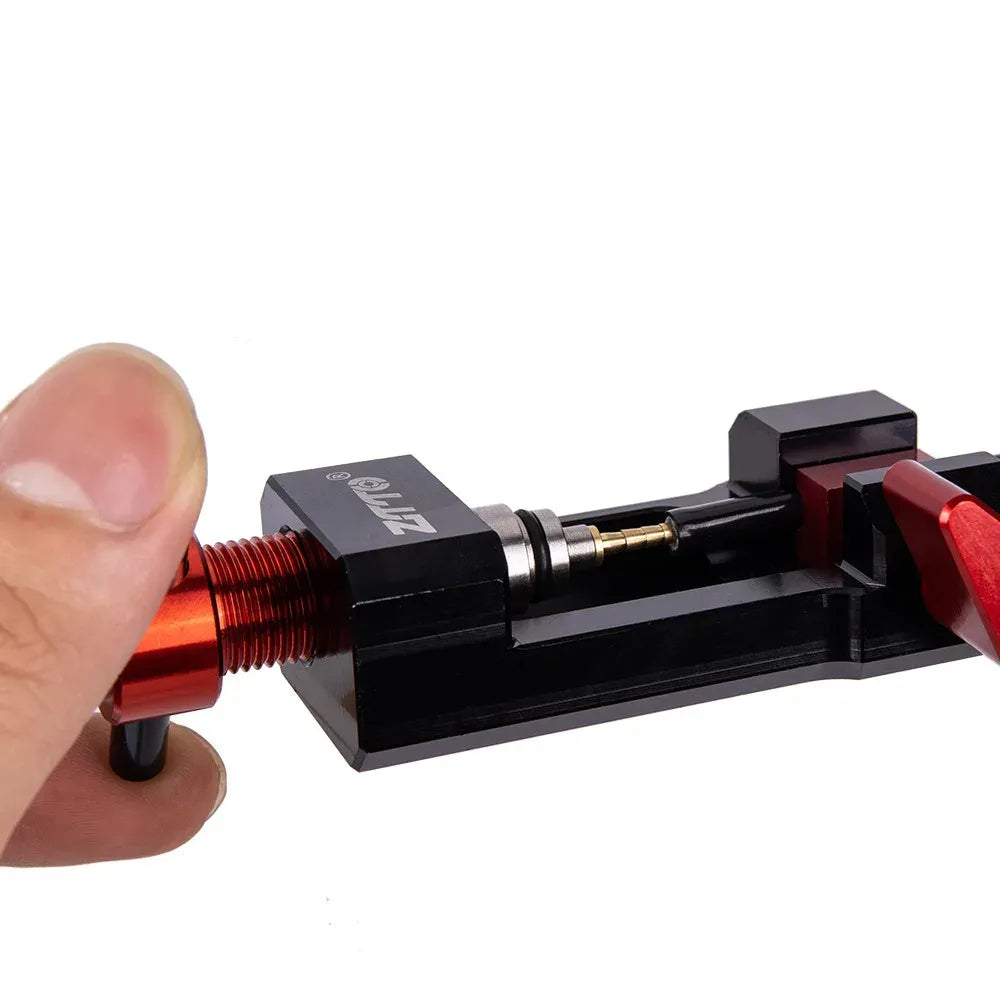

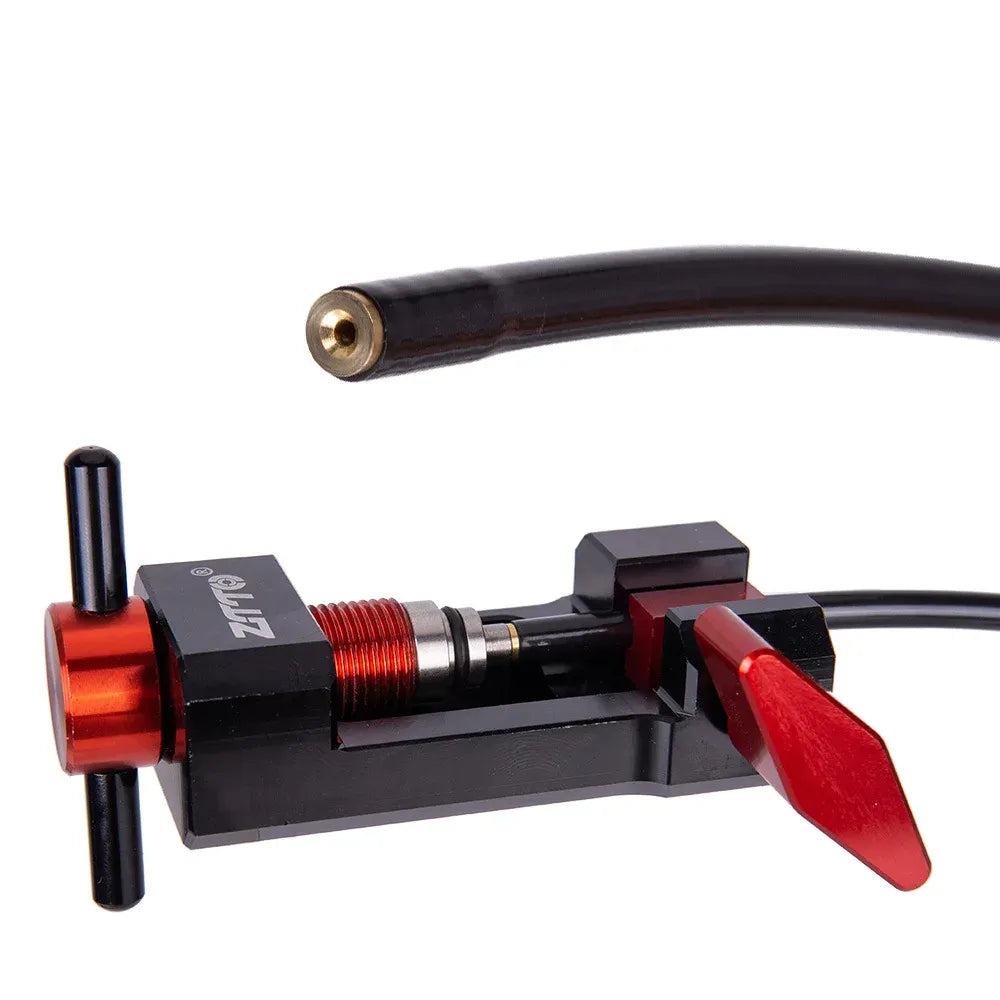

Lisser l’intérieur de la durite avec un pic → insérer le connecteur (A) avec l’outil TL-BH61 et un étau → frapper doucement avec un maillet.
Longueur de dépassement :

BH90 : 1 mm

4.Préparation avant montage :
Vérifier la position de l’olive → appliquer de la graisse sur le filetage → longueur totale de l’ensemble BH90 : 11,2 mm.

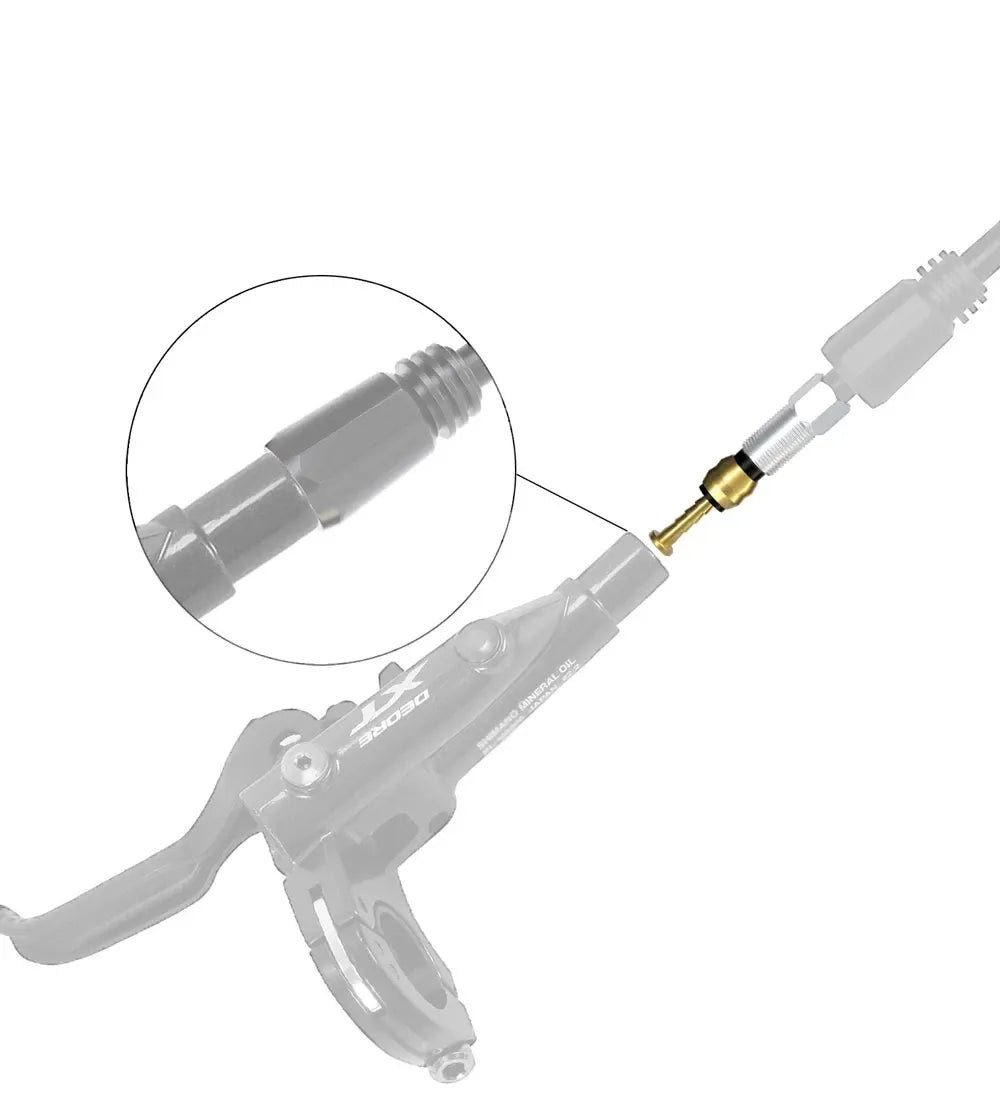

5.Montage sur levier :
Pousser la durite tout en serrant le connecting bolt avec une clé plate de 8 mm (couple : 5–7 N·m).

6.Connexion à l’étrier :
Cas 1 – Banjo : Vérifier les 2 joints toriques. Clé Allen 3 mm (5–7 N·m) ou 4 mm (8–10 N·m)
Cas 2 – Sortie droite : Installer (A) Olive + (B) Connecting bolt + (C) Étrier (serrage : 5–7 N·m)

Un outil complet pour cyclistes exigeants, mécanos en atelier ou riders autonomes. Assure une finition propre, sûre et conforme aux standards Shimano BH90.
